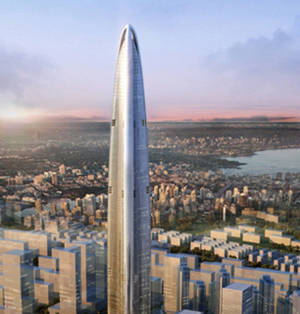

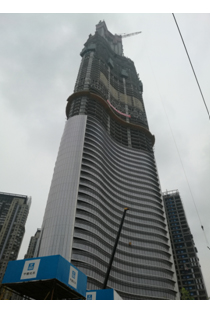

案例背景

建筑面積：30.4 萬m2

樓層數量：119層/地下5層

建筑高度：636m

結構高度：545m

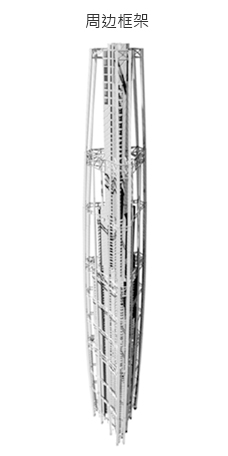

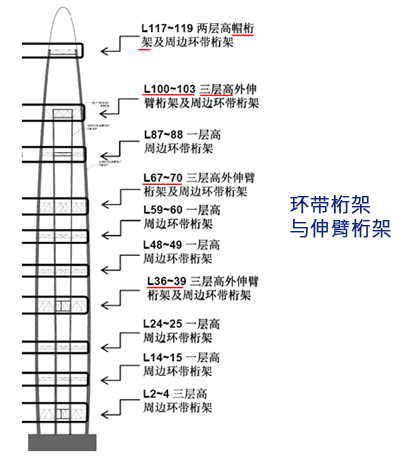

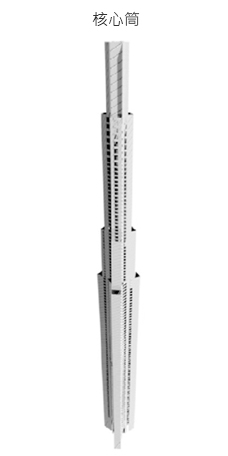

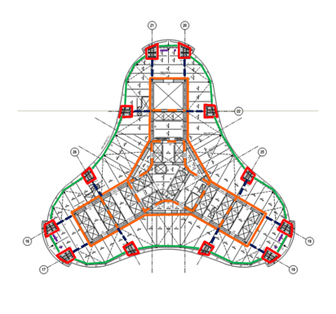

采用“勁性鋼筋混凝土核心筒+巨型柱框架+3道伸臂桁架+10道環帶桁架+人字形偏心支撐(36m以下)”體系

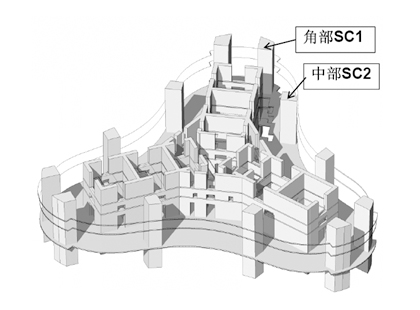

巨柱截面： 角柱SC1：底部3.4mx4.5m    頂部1.9mx2.9m 中柱SC2：底部3.0mx3.8m    頂部1.5mx1.7m

項目介紹

▼ 材料本構模型

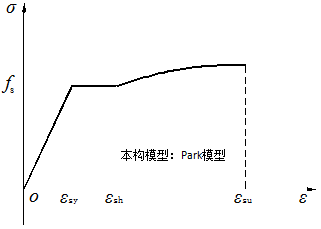

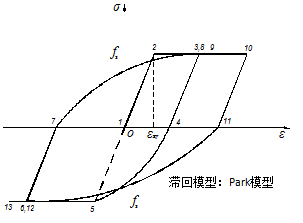

鋼材/鋼筋本構模型之骨架曲線	鋼材/鋼筋本構模型之滯回曲線

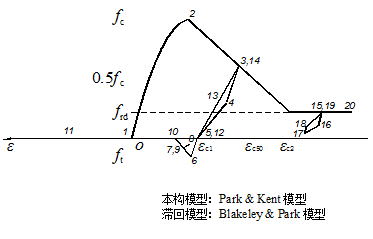

混凝土本構模型之骨架和滯回曲線

項目分析及評價

▼ 主要結構構件的抗震性能評價

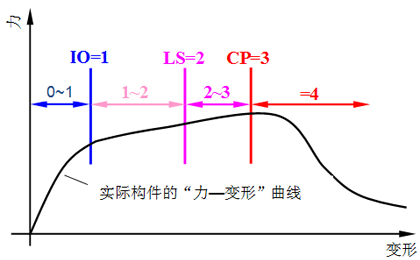

構件抗震性能評價的兩階段： 當FEMA性能參數<1.0時，表示構件處于彈性范圍，給出的結果為構件內力和承載力之比（應力比），即進行內力校核； 當FEMA性能參數>1.0時，表示構件進入彈塑性，構件根據受力狀態采用延性評價方法（類似FEMA）。即變形或者延性校核。

▼ 性能評價——核心筒墻體

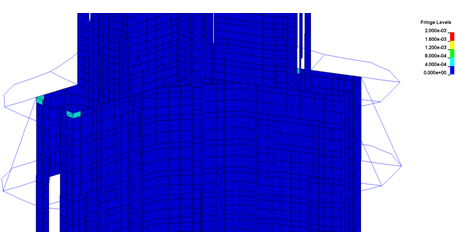

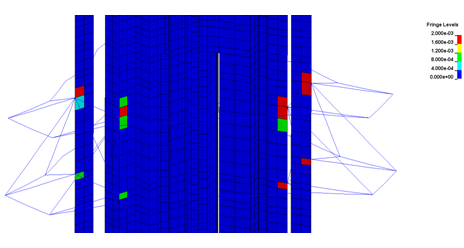

第三道伸臂處墻體鋼筋塑性應變

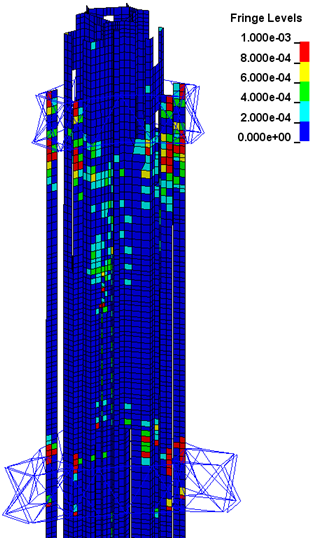

第二道伸臂處墻體鋼筋塑性應變

▼ 性能評價——核心筒連梁

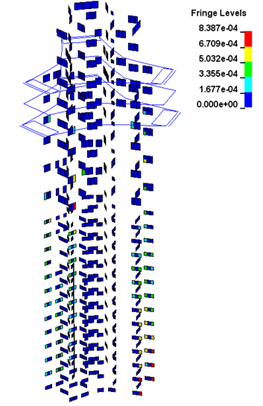

第三道伸臂桁架以上的連梁出現明顯塑性，最大塑性應變900με，其他區域的連梁塑性程度較低； 連梁的受壓區混凝土壓應變在2000με，塑性鉸具有穩定的耗能能力； 第四道伸臂以上連梁的塑性應變；

▼ 性能評價——巨柱

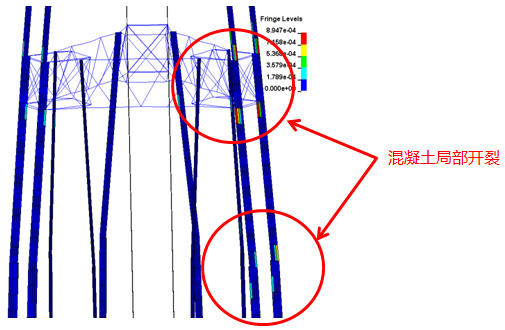

	a. 巨柱鋼骨/鋼筋始終在彈性范圍內； b. 巨柱混凝土最大壓應變1300 με ，受壓程度不高； c. 與伸臂連接處和轉折處出現輕微的混凝土開裂。

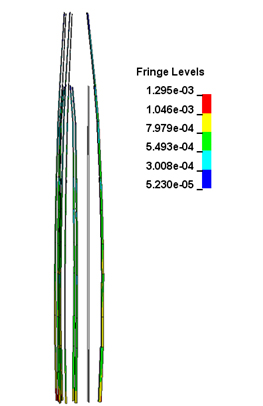

巨柱混凝土的等效單軸壓應變	巨柱混凝土的開裂應變

▼ 性能評價——環帶桁梁

		環帶桁架總體彈性，個別構件出現輕微id塑性； 最大瞬時軸壓比0.69； 最大瞬時軸拉比0.54。

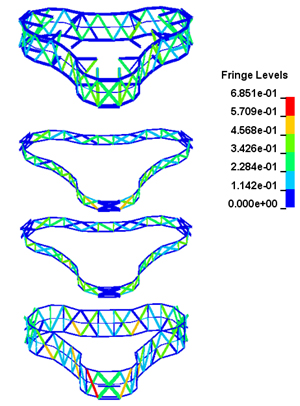

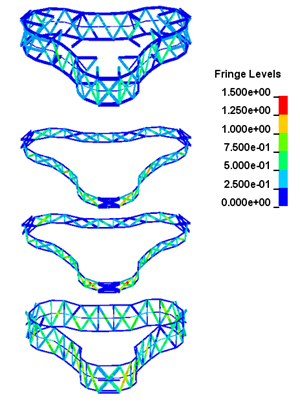

環帶桁架FEMA性能參數	環帶桁架最大瞬時軸壓比

▼ 性能評價——塔冠鋼結構

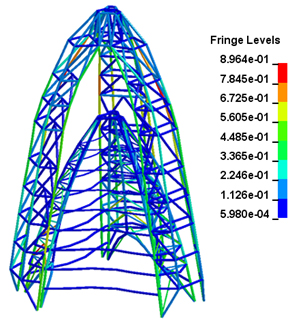

塔冠最大瞬時軸壓比 塔冠總體處于彈性，個別構件桿端出現塑性，最大FEMA性能參數2.0，滿足“生命安全LS”目標； 最大瞬時軸壓比0.9； 最大瞬時軸拉比0.9。
