項目介紹

上海建工希望依托達索系統3DEXPERIENCE平臺，進行創新業務模式的適應性轉化，配合采用先進的信息化手段，提升企業施工設計和項目協同的效率以及質量，實現企業長遠發展戰略。為更好地開展該工程的項目管理，達到項目設定的安全、質量、工期、投資等各項管理目標，建設單位決定在項目的策劃階段、設計階段、施工階段的全過程推行BIM技術，通過3D建模、管線碰撞、工藝模擬、功能化分析等BIM的應用，以數字化、信息化和可視化的方式提升項目建設水平，做到精細化管理。

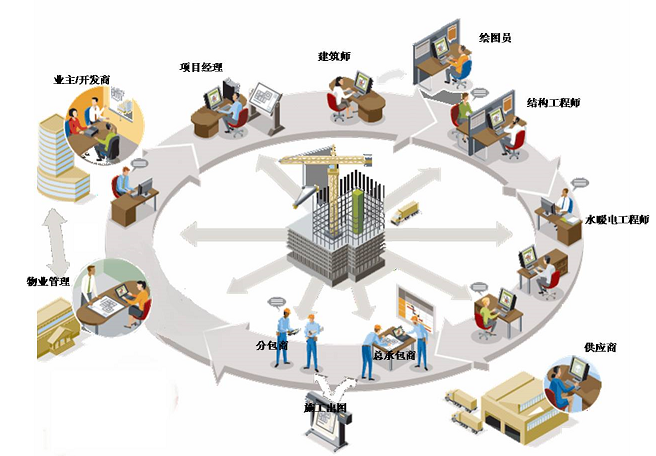

在對工程項目全過程中產生的各類信息如三維模型、圖紙、合同、文檔等進行集中管理的基礎上，為工程項目團隊提供一個信息交流和協同工作的環境。對工程項目中的數據存儲、溝通交流、進度計劃、質量監控、成本控制等進行統一的協作管理。

項目成果

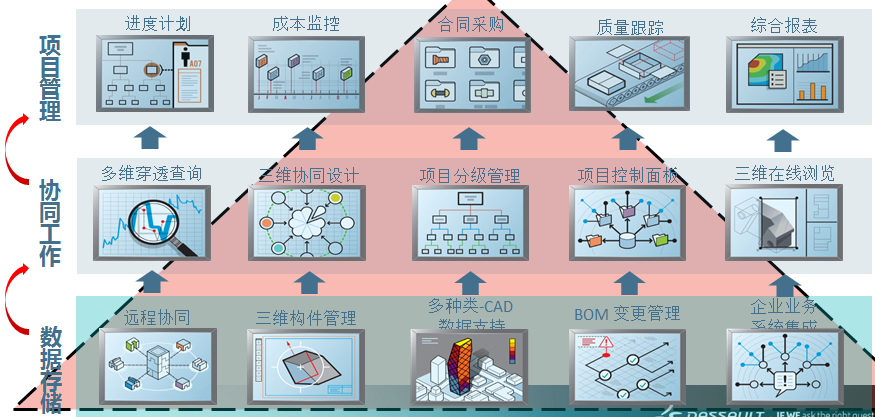

基于三維可視化信息交互工作平臺，可以將項目管理，協同工作和數據儲存有效聯系在一起，形成下圖的業務架構。

三維可視化信息交互平臺的架構

最終幫忙建工達成：

1)多項目管理平臺，流程自定義。

重點圍繞項目信息管理，將施工項目過程中產生的文檔，業務流程管控起來。目前主要是以申迪綜合水處理廠Work Breakdown Structure (WBS)工作任務分解為主線，以任務交付和進度管理為目的，將工作流程貫穿其中。

2)數據結構化管理。

實現施工三維BIM模型數據結構化管理。打通REVIT與V6平臺的接口，實現REVIT單文件模型的構件信息結構化。

3)碰撞檢查，模型修改及審核。

協助施工單位BIM工程師對碰撞列表的管理以及碰撞點的定位，從而協調模型的修改和變更，以及審核。重點實現對Navisworks碰撞列表的任務化管控，實現任務驅動，并能夠在REVIT實現對碰撞信息的定位，實現施工綜合管線協調流程的平臺化管理。

4)項目多方協同工作。

實現對施工單位總包，分包以及業主監理等業務流程的管理，多方在統一的平臺上工作。

5)項目可視化施工進度管理及分析對比。

能夠通過對模型以及施工進度的分析，幫助施工單位分析施工進度，從而及時調整優化施工工序，節約成本。
